如何通过熔深检测显微镜看到别人看不到的细节

发布时间:2024-10-18    点击次数:125

  在科学研究和工业应用中,细节决定成败。而熔深检测显微镜作为一种高精度的成像设备,能够揭示材料内部结构中那些肉眼无法捕捉的细微变化。

  一、什么是熔深检测显微镜?

  熔深检测显微镜是一种专门用于观察和分析材料内部结构的光学仪器。它通过高能光束穿透材料表面,利用材料不同层次对光的吸收和反射差异,生成高分辨率的图像。这种显微镜广泛应用于半导体、金属材料、复合材料等领域,帮助研究人员和工程师了解材料的微观结构和性能。




  二、工作原理

  熔深检测显微镜的核心在于其特殊的光学系统和高能光源。当高能光束照射到材料表面时,部分光会被吸收,部分光会穿透材料并在不同深度处发生反射。这些反射光被显微镜的传感器捕获,并转化为电信号,最终生成详细的图像。通过调整光束的强度和角度,可以获得不同深度层的图像,从而揭示材料内部的复杂结构。


  三、如何操作

  1、样品准备:确保样品表面清洁且平整,以避免影响成像质量。必要时,可以进行适当的抛光处理。

  2、设置参数:根据样品的特性,设置合适的光源强度、光束角度和成像深度。不同的材料可能需要不同的参数设置。

  3、聚焦调整:通过粗调和微调旋钮,逐步调整焦距,直到获得清晰的图像。这一步骤需要耐心和细致。

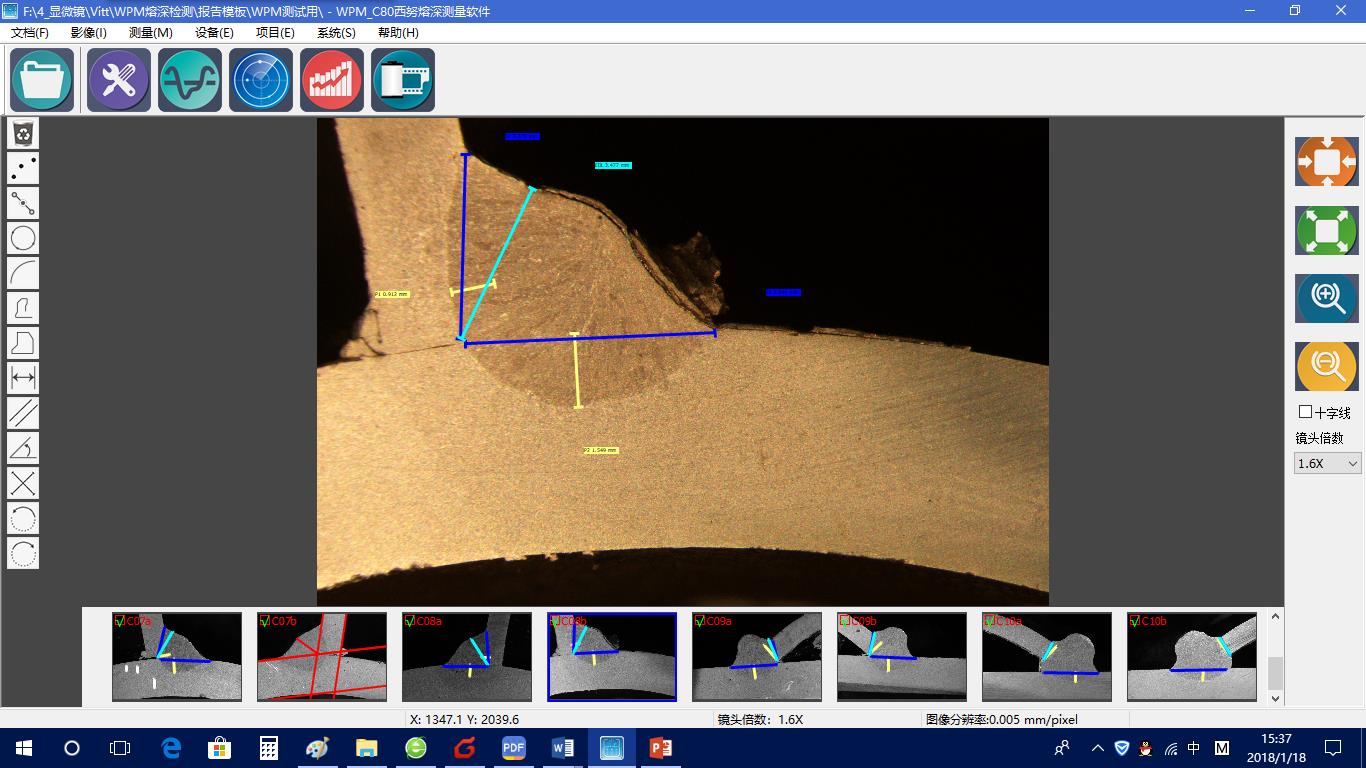

  4、图像采集:使用显微镜的成像软件进行图像采集和处理。高级显微镜通常配备自动对焦和图像增强功能,可以进一步提高图像质量。


  四、独特优势

  1、高分辨率:相比传统显微镜,熔深检测显微镜能够提供更高的分辨率,揭示纳米级别的细节。

  2、多层次成像:通过调整光束深度,可以获取材料不同深度层的图像,全面了解材料的三维结构。

  3、非破坏性检测:采用非接触式成像技术,不会对样品造成任何损伤,特别适合珍贵或易损样品的分析。


  五、实际应用案例

  1、半导体行业:在半导体制造过程中,被广泛用于检测晶圆内部的缺陷和杂质分布,确保芯片的质量和性能。

  2、金属材料研究:通过显微镜,研究人员可以观察到金属内部的晶粒结构、相变过程以及裂纹扩展情况,为材料改性提供科学依据。

  3、复合材料分析:对于复合材料,能够揭示纤维与基体之间的界面结合情况,评估材料的力学性能和耐久性。


  熔深检测显微镜作为一种先进的成像工具,能够帮助我们揭示材料内部的微观世界,看到别人看不到的细节。通过深入了解其工作原理和操作方法,我们可以更好地利用这一工具,推动科学研究和工业应用的进步。
