清洁度检测显微镜——在半导体制造中的应用

　　在半导体制造过程中，对设备的清洁度要求极高。即使是微小的污染也可能影响半导体的性能和寿命。因此，清洁度检测显微镜在半导体制造中的应用显得尤为重要。

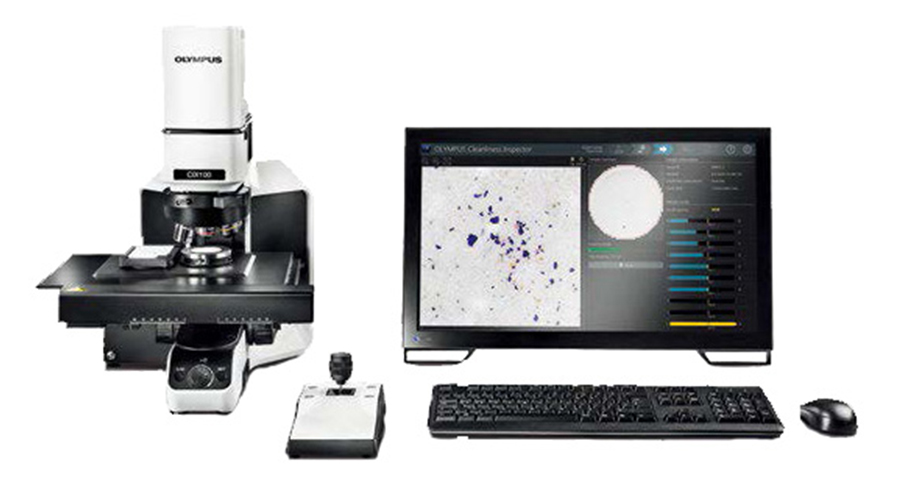

　　清洁度检测显微镜是一种利用显微镜技术，结合先进的图像处理技术和自动化设备，对零部件进行清洁度检测的设备。它可以对零部件进行高清晰度的放大观察，准确识别出微小的污染物，并通过自动化设备进行定量分析，从而得到零部件的清洁度等级。

　　在半导体制造过程中，清洁度检测显微镜主要用于以下几个方面：

　　1、可以用于半导体芯片的生产过程中

　　在芯片的生产过程中，需要对芯片进行清洗，以去除表面的油污、金属屑等污染物。清洁度检测显微镜可以实时监测清洗过程，确保芯片的表面达到预定的清洁度标准。此外，它还可以用于清洗剂的选择和优化，以提高清洗效率和清洁度。

　　2、可以用于半导体芯片的质量控制

　　在芯片的生产过程中，需要定期对芯片进行质量检查，以确保其性能和寿命。清洁度检测显微镜可以快速、准确地检测芯片的清洁度，从而有效地控制芯片的质量。

　　3、可以用于半导体芯片的维修和保养

　　在芯片的使用过程中，可能会因为磨损、老化等原因，导致清洁度下降。清洁度检测显微镜可以定期对芯片进行清洁度检测，及时发现问题，从而避免故障的发生。

　　4、可以用于半导体制造的研发阶段

　　通过清洁度检测显微镜，研发人员可以对新的清洗方法、清洗剂等进行测试和评估，从而提高半导体制造的效率和质量。

　　总的来说，清洁度检测显微镜在半导体制造中的应用，不仅可以提高芯片的清洁度，提高半导体的性能和寿命，还可以提高半导体制造的效率和质量，降低生产成本。因此在半导体制造业中的应用前景十分广阔。
