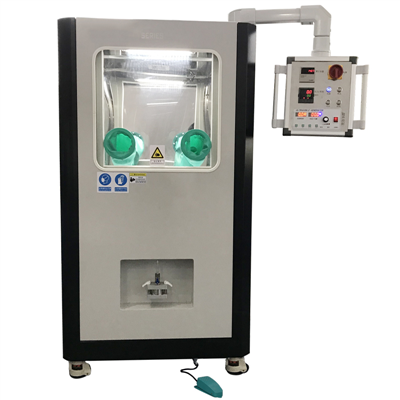

ACS-AE-P便携式清洁度萃取设备

简要描述:ACS-AE-P便携式清洁度萃取设备是一种高效、便携的清洁度检测设备,设备体积小巧,操作简单方便,必要时可推至车间进行试验。清洁度分析系统适用于检测频率高、追求操作便捷,有定制化需求、对实验效率要求较高的客户!

  • 产品型号:ACS-AE-P
  • 产       地:国产
  • 更新时间:2023-9-20
  • 访  问  量:2273
详细介绍

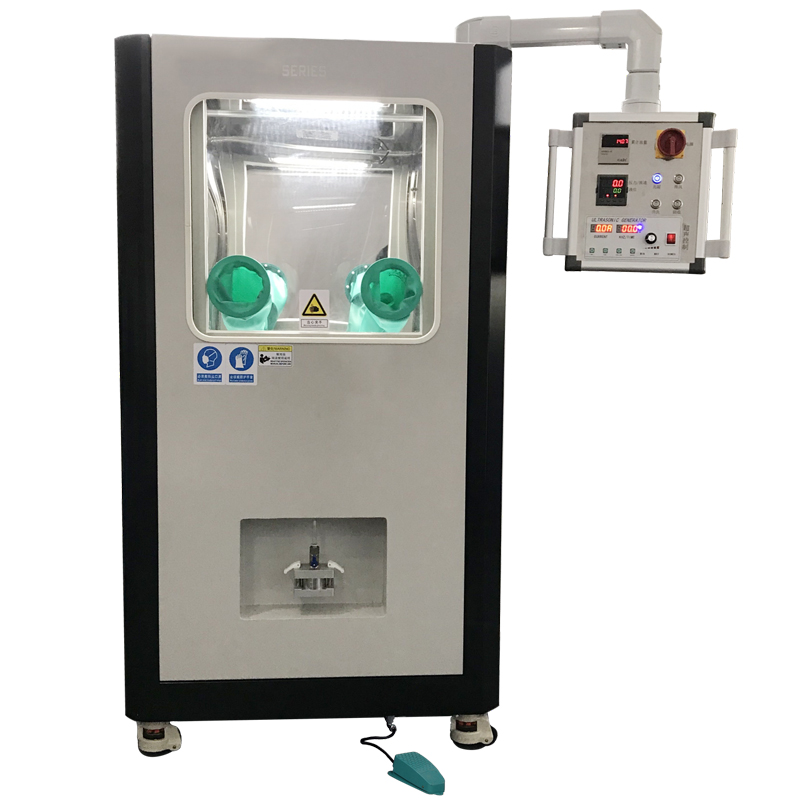

ACS-AE-P便携式清洁度萃取设备,适用于检测频率高、追求操作便捷,有定制化需求、对实验效率要求较高的客户!设备体积小巧,操作简单方便,必要时可推至车间进行试验。

一、设备特点:

1、清洗液实时回收,循环利用,不受清洗液体量限制。

2、整个过程液体在管路内部流动,不受外部因素干扰,环境可控,试验结果准确。

3、设备体积小巧,操作简单方便,必要时可推至车间进行试验。

4、同时兼顾超声清洗和压力清洗两种清洁度萃取方式,可应对上游客户不同实验方式的要求。

5、清洗液自动过滤后使用,相对于手动萃取的方式,不需要实验前后长时间的准备工作,且没有液体污染的隐患。

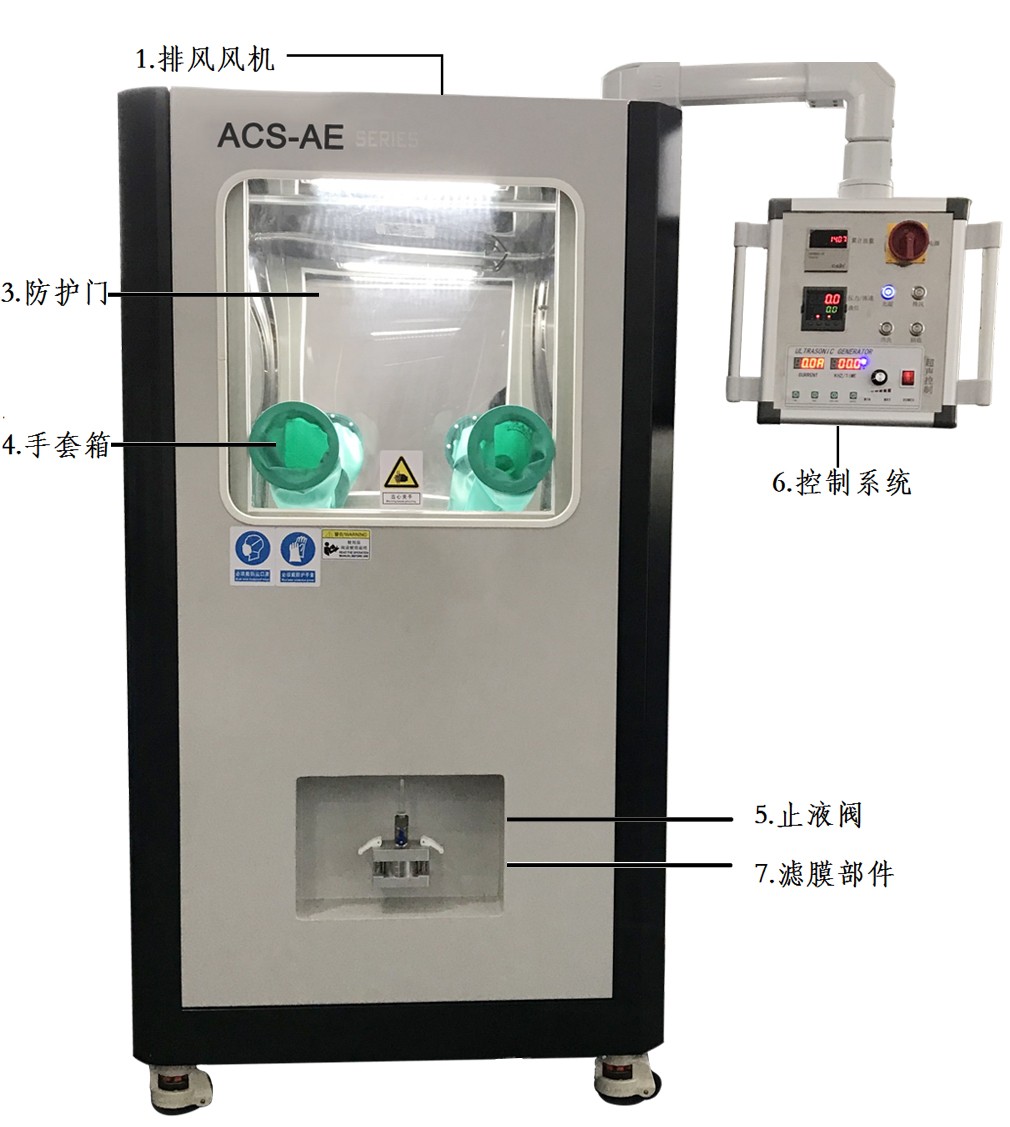

二、ACS-AE-P便携式清洁度萃取设备功能介绍:





                     超声控制器功能模块

1、LED照明

用于设备内部提供照明。

2、排风风机

主要用于排出清洗样品时由于清洗液挥发产生的气雾。

3、手套箱

进行操作时通过手套箱可以有效防止手与产品直接接触造成的二次污染以及溶剂类清洗剂对皮肤造成的伤害。

4、防护门

用于防止清洗过程中液体飞溅对人体造成的伤害以及防止空气中污染物进入清洗腔。

5、止液阀

如果滤膜产生堵塞导致清洗槽残留大量液体,可以通过操作止液阀暂时截断液体流动,以便更换新的滤膜。更好滤膜后,请切换至打开状态。

6、液体滤芯

通过合理的流体管路设计,实验介质在进入实验流程之前经过过滤系统,确保实验介质中自身的杂质不会带入实验过程。

7、滤膜部件

用来放置实验用滤膜,残留颗粒将被采集至滤膜上用于分析。标配三级滤膜过滤。

8、回收按钮

控制液体回收的开关,将清洗后的液体实时回收至设备内置的储液罐中。回收负压-0.08mpa。

9、排风

控制排风风机开关,及时将气化的清洗液排出室外。

10、电源开关

控制设备电源的开启和关闭。

11、光源开关

控制设备LED光源的开关。

12、清洗按钮

启动后设备使清洗液按设定压力对产品进行清洗。

13、流速(压力)/液位显示

用于显示实时清洗时清洗液的流速(或者压力),具体设置见设备设置。另外实时显示设备储液罐的储液量百分比。

14、流量显示

在清洗过程中会实时显示累积流量,用于控制清洗液体量。单位:L。

三、ACS-AE-P便携式清洁度萃取设备压力清洗简易流程:

1、打开电源开关。

2、清洗槽内放入测试样品。

3、设置清洗参数,如流速2L/min。

4、按下清洗按钮,踩下脚踏开关,液体按照设定的压力从喷头中射出,开始对产品进行压力清洗。液体经过喷头前会经过0.22um滤芯过滤。

5、按下回收按钮,清洗后的液体经过滤膜后,颗粒被截留在滤膜上用于分析。

6、其余液体经过滤膜后,通过10um滤芯过滤,自动回收进入储液罐,实现清洗液循环使用。不受单次清洗量的限制。

四、清洁度分析系统超声清洗简易流程:

1、设置清洗参数,功率,清洗时间可调,如:频率40khz,功率100w(功率通过调节电流显示换算),清洗60秒,添加5L液体。

1、按下清洗按钮,踩下脚踏开关,设备通过喷嘴自动向清洗槽添注入清洗液(清洗液进入清洗槽前会通过0.22um滤芯过滤),累计流量达到我们设定值5L液体后,松开脚踏开关。打开超声清洗开关,开始超声清洗。

2、清洗完成后,按下回收按钮,液体自动回收,颗粒被截留在滤膜上用于分析。

4、其余液体经过滤膜后,通过10um过滤,自动回收至储液罐,循环使用。

五、设备技术参数:

喷嘴2.5mm柱状/扇形/实心锥形(标配三种)
控制方式脚踏开关
清洗槽材质
镜面不锈钢,锥底
清洗槽尺寸(W*D)420*320*200mm (或定制)
超声清洗频率40khz
清洗流速1-5L/min可调 或者 清洗压力1-5bar (内部切换)
防护手套
长度360mm,丁腈橡胶
清洗检测零件辅助配件不锈钢支架
超声清洗功率
300w ,功率可调

六、清洁度分析系统性能参数:

配置LED照明光源
配置排风系统,避免清洗液雾化聚集
配置流量计,可记录清洗累积流量
清洗液回收过滤
10um
清洗液过滤精度0.22µm
适用检测滤膜Ø47mm(标准配置三级过滤)
不锈钢储液罐容量20L
工作电源
AC220V,50Hz
整体尺寸(W*D*H)900*700*1450mm
主体材质304不锈钢,工业铝型材
功率1500W
总重量
约250KG
噪音小于75db
