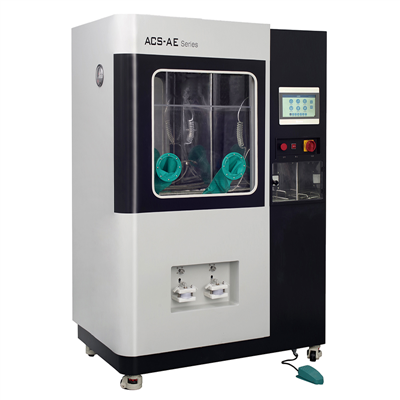

ACS-AE-D标准清洁度萃取设备

简要描述:ACS-AE-D标准清洁度萃取设备是一种用于清洁度检测的设备,适用检测频率高,要求自动化控制,智能化操作等使用体验的用户。设备设计与操作方式参照标准:AETF,VDA19.1 2015版,ISO16232 2018版。

  • 产品型号:ACS-AE-D
  • 产       地:国产
  • 更新时间:2023-9-20
  • 访  问  量:1632
详细介绍

ACS-AE-D标准清洁度萃取设备适用检测频率高,要求自动化控制,智能化操作等使用体验的用户。


特点与规格:

一、标准化设计;

设备设计与操作方式参照标准:AETFVDA19.1 2015ISO16232 2018版。


二、功能描述

1、控制方式

所有功能模块均有一块10英寸工业级触摸屏进行操作,无其他机械式按键。功能清晰,操作简单,培训成本低,半小时即可上手操作。

2、空气净化

风机将空气从机身外部导入,经过HEPA高效空气过滤系统,把洁净空气输入清洗空间,并使清洗区域保持正压状态,外部污染物无法进入清洗空间。排气风机配置了止逆阀,防止外部杂质通过排风口进入清洗区。

标准清洗机-空气净化功能

3、内壁清洗

设备压力清洗槽上部区域装有多个广角喷头,可以自动对压力清洗槽内壁进行清洗,为实验做好前期准备。

内壁清洗

4、压力冲洗

通过喷枪对待检产品以一定压力或流速,角度进行清洗,萃取并采集残余颗粒。可以设定喷洗压力(国标)或流速(欧标),用定量或定时及设定流速的方式来操作,具体需要根据不同产品的清洁度操作规范来进行。

压力冲洗

5、清洗程序(适用于压力清洗)

如果产品种类繁多,清洗参数复杂,可以把检测频率高的产品清洗参数保存,自动调用。

可依据操作规范进行压力或流速设置,定量,定时参数设定,清洗参数可保持为清洗程序,直接调用,最多保存2000组。


6、液体实时回收

清洗零件后的清洗剂通过滤膜部件,及时将清洗液中颗粒污染物收集到检测滤膜表面后,液体自动回收至储液罐,整个过程自动完成,液体可以循环使用。

7、液体过滤系统

在设备侧面内置了3个液体过滤器,清洗液通过加压泵从储液罐出来,进入清洗喷头前,进行了两级过滤,精度为5um,0.22um,保证用于零件清洗的液体是洁净的。清洗液经过滤膜,回到储液罐之前,经过10um过滤,保证储液罐中的液体是洁净的。


8、自动加排液

设备储液罐容量为20L,清洗液通过加液口自动向设备内部添加。随着清洗数量的增加,清洗液变脏需要更换时,选择排液按钮,设备通过排液口自动排出清洗液。液位可以实时显示,达到设定条件后,设备会报警提示用户。

9、设备报警

设备内置多个压力及流量传感器,可对滤芯更换提示,设备部件损坏进行实时检测,出现异常后,会通过液晶屏给出报警信息并提供解决方案,同时设备的报警灯也会同步点亮。


3、多项细节改善设计

1、脚踏开关+喷头控制方式

喷头快接方式,可依据清洗零件不同快速更换所需喷头。另外可显著改善使用喷枪长时间清洗时,手部需一直按压喷枪开关导致的疲劳。


2、耗材更换方便,设备维护便捷

液体过滤器,自动加排液口均内置在设备侧面,不影响设备美观,方便维护,耗材需要更换时设备会自动报警,提示更换。


3、滤膜部件

特殊材质设计,没有使用金属材质而带来的外部金属颗粒干扰实验数据的影响。快装结构,可实现几秒钟更换滤膜。可同时放置三张滤膜,可有效改善由于滤膜覆盖率高而导致滤膜堵塞。并可改善由于颗粒黏连,堆积,导致的颗粒显微分析不准确的问题。


4、排风口排水设计

依据客户反馈 ,由于室外温差,会导致排出的气体液化,回流至清洗腔体。我们改善了排风口设计,使液化的气体可排出设备,不会回流至设备内部。


5、隐藏式按钮设计

设备的电源开关,报警灯,急停开关均隐藏在设备面板内部,可有效防止操作人员误操作带来的潜在危险和设备损坏。


6、电源线弯头设计

设备电源接口采用工业级航空插头,拔插式,安全性高,可靠性好。弯头设计,可避免接头与墙面直接接触造成的电源损坏。


三、ACS-AE-D标准清洁度萃取设备规格参数:

清洗压力范围

1-5Bar可调,控制精度:5%

清洗流速范围

1.5L/min-6L/min可调,控制精度:5%

压力清洗槽升降门行程

400mm;(电动控制任意位置启停,断电自锁)

喷枪喷嘴

2.5mm柱状/扇形/实心锥形(标配三种)

过滤滤膜压力

负0.8Bar

PLC控制

西门子S7-1200

显示屏

10英寸显示屏,显示分辨率:1024*600

清洗程序

清洗压力、流量、流速、清洗时间等保存可调用,可保存2000条程序

压力清洗槽尺寸(W*D*H)

750*550*800mm

防护手套

长度455mm,丁腈橡胶

清洗检测零件辅助配件

不锈钢篮框或栅格架

进气净化率

99.995% HEPA高效净化精度0.3µm

清洗液过滤精度

10um,5µm, 0.22µm(三级过滤),含自动回收、过滤功能

报警

故障报警、液位报警、滤芯更换报警等

适用检测滤膜

Ø47或Ø50mm(标准配置三级过滤,可同时放置3张滤膜)

不锈钢储液罐容量

20L

脚踏开关

可选择脚踏开关控制清洗开始结束

主体材质

整体钣金喷涂

清洗槽材质

304镜面不锈钢,不锈钢厚度1.5mm

整体尺寸(W*D*H)

1350*800*2000mm

工作电源

AC220V,50Hz;功率:1500W

噪音

小于75db

总重量

约400KG
